AURI TX2N D E3 Transmissor Auracast Dante

Descrição produto

Listen AURI-TX2N-D-E3 para transmissões Auracast com ligação Dante integrada

O Listen AURI-TX2N-D-E3 é a unidade transmissora central de um sistema Auri e liga redes de áudio Dante profissionais ao áudio de transmissão Auracast. Dois módulos de rádio integrados transmitem áudio mono ou estéreo com baixa latência para recetores compatíveis.

Graças à combinação de Dante, entradas analógicas de microfone e de linha, bem como áudio em rede, o transmissor pode ser integrado de forma flexível em infraestruturas AV existentes. A alimentação elétrica é fornecida, à escolha, através de PoE ou USB-C.

Interface Dante integrada com dois canais

A versão Dante dispõe de uma ligação RJ45 separada com 100 Mbit/s. Através desta, é possível transmitir dois canais Dante com uma taxa de amostragem fixa de 48 kHz.

Cada uma das duas entradas de áudio pode ser selecionada independentemente como fonte de microfone, linha ou Dante. Desta forma, o transmissor pode ser adaptado a diferentes percursos de sinal e conceitos de instalação.

Entradas simétricas de microfone e de linha

Para fontes de áudio analógicas, estão disponíveis duas entradas simétricas através de conectores Euroblock de três pinos. No modo microfone, o aparelho suporta uma alimentação fantasma de 24 V ativável para microfones compatíveis.

A impedância de entrada é de 15 kΩ. O nível máximo de entrada antes da saturação é de −25 dBu no modo microfone e de +16 dBu no modo linha.

Áudio de transmissão Auracast com encaminhamento flexível

O transmissor funciona com Bluetooth 5.3 na gama de frequências de 2400 a 2482 MHz e utiliza o codec LC3. Suporta transmissões de radiodifusão conformes com o padrão Auracast em mono ou estéreo.

Dois módulos de rádio oferecem opções flexíveis de encaminhamento. Além disso, é possível utilizar um modo repetidor para expandir uma instalação Auri já existente.

A transmissão sem fios pode ser encriptada com AES128-CCM e uma palavra-passe de 4 a 16 caracteres. A potência máxima de transmissão fora da América do Norte é de +10 dBm e pode ser reduzida até −10 dBm.

Áudio em rede para instalações distribuídas

Para cada fluxo de áudio, é possível selecionar uma fonte de entrada adicional proveniente de outro TX2N na mesma rede. O áudio em rede integrado suporta duas entradas estéreo e duas saídas estéreo através de multicast RTP.

A transmissão é efetuada a 16 bits e, opcionalmente, a 16, 24 ou 48 kHz. Dependendo da frequência de amostragem, cada fluxo estéreo requer entre 0,5 e 1,5 Mbit/s. A latência nominal do áudio em rede é de 5 ms.

Processamento integrado do sinal de áudio

Para o encaminhamento das entradas, estão disponíveis entradas individuais, um par de entradas estéreo e uma soma mono das duas entradas. Em alternativa, o estágio de entrada pode ser desativado.

Um controlo automático de ganho ativável, com uma faixa de regulação de 20 dB compensa as flutuações de nível. O filtro passa-alto, também ativável, funciona a 24 dB por oitava e ajusta a sua frequência de corte à taxa de amostragem selecionada.

Configuração centralizada e comunicação de rede protegida

A configuração e a programação são efetuadas através do software Auri Manager. O aparelho suporta DHCP, endereços IP estáticos e endereçamento Link-Local.

Para a comunicação em rede, são utilizados mDNS, UDP, RTP e RTCP. Os dados de controlo UDP estão protegidos com AES256-GCM. Um LED RGB multicolorido indica o estado do dispositivo, enquanto os botões embutidos permitem reiniciar ou repor as predefinições de fábrica.

Alimentação por PoE ou USB-C para uma instalação simples

O transmissor pode ser alimentado através de PoE IEEE-802.3af ou USB-C a 5 V. No caso do PoE, a alimentação, o controlo e o áudio de rede são transmitidos através da mesma ligação RJ45.

O consumo nominal de energia é de 1,85 W no modo USB-C e de 2,54 W com alimentação via PoE.

Áreas de aplicação, montagem e compatibilidade

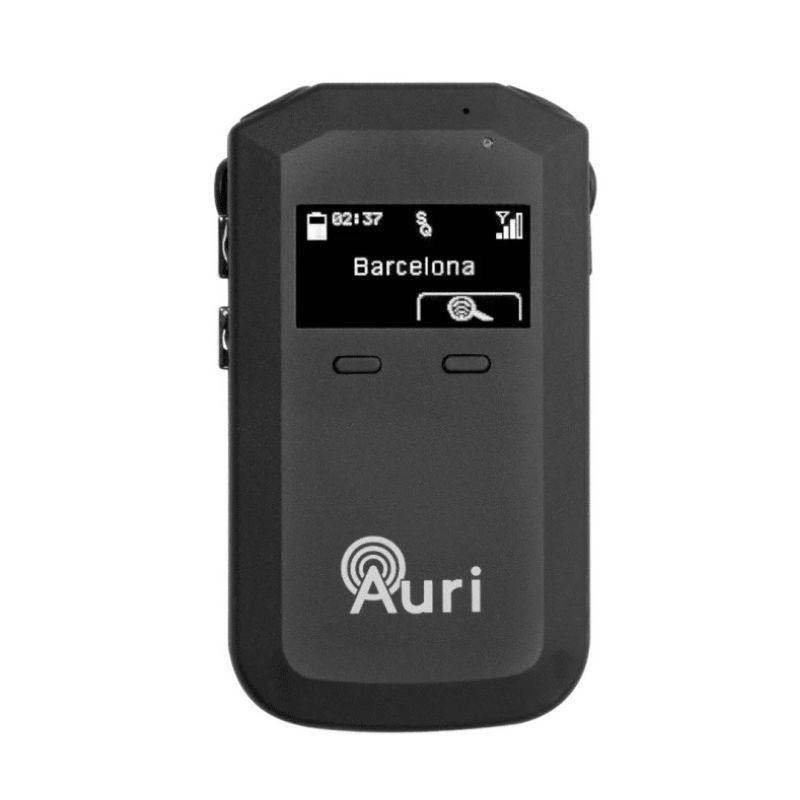

O transmissor é adequado para instalações profissionais Auracast, nas quais os sinais Dante e analógicos devem ser transmitidos sem fios como áudio de difusão. As aplicações típicas incluem ambientes AV em rede, nos quais o áudio é transmitido para o Auri RX1 ou outros recetores Auracast compatíveis.

O suporte fornecido permite a montagem na parede e no teto, bem como a compatibilidade com VESA 75 e caixas de instalação comuns de acordo com as normas da UE, do Reino Unido e dos EUA. A gama de temperaturas de funcionamento especificada vai de −10 °C a 40 °C.

Dados técnicos:
